250M采样网口采集卡可用于气溶胶雷达或分布式光纤拉曼测温DTS

👁️ 11 浏览

DTS-ETH-250M-2是一款250M采样率的数据采集卡，采用千兆网口进行数据传输，内置平均功能，具有极高的信噪比。每通道最大支持32768个点采集，平均次数最大可达65536次，250M采样率，空间分辨率达0.4米

产品参数

产品详情

订购参数

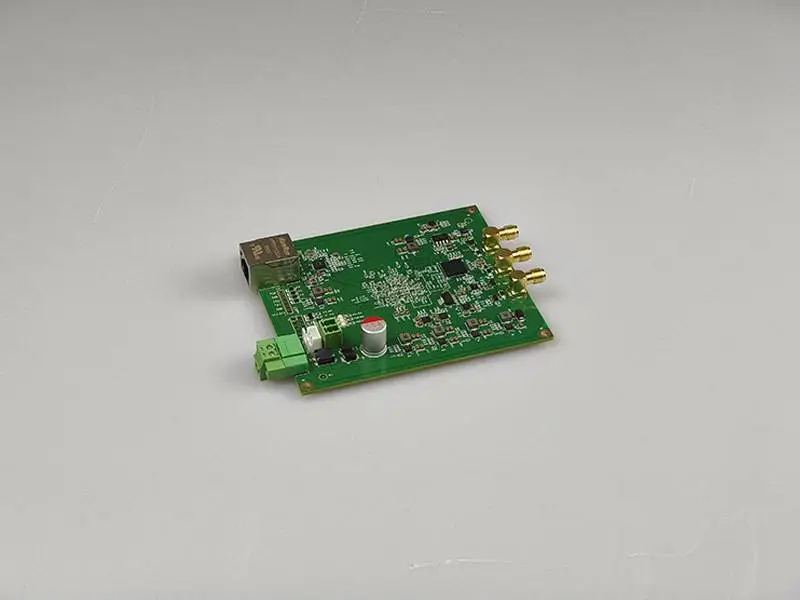

不带外壳 DTS-ETH-250M-2

带外壳的 DTS-ETH-250M-2A

采用UDP通信，采集卡IP为192.168.137.2，端口为8028，采用小端数据格式

默认采样点数为16384，平均次数为30000，工作流如下图所示。

数据通信协议格式定义

序号	字段名称	数据类型	字节数	备注
1	帧头	uint8_t	4	固定为0x21 0x41 0x32 0x10，用于校验数据帧起始位置
2	数据桢序号	uint32_t	4	用于表示数据桢的序号，采集卡应答时会使用相同的数据桢序号
3	应答IP地址	uint8_t	4	用于指定采集卡的应答数据发送至哪个IP地址，例如应答IP地址为192.168.137.2时，采集卡的应答数据会发送到IP地址为192.168.137.2的主机。
4	应答端口	uint16_t	2	用于指定采集卡的应答数据发送至哪个端口，例如应答IP地址为192.168.137.2，应答端口为20000时，采集卡的应答数据会发送至IP地址为192.168.137.2的主机的20000端口。
5	命令	uint16_t	2	目前支持的命令：0x0001：查询采集卡版本号0x0002：设置采集卡采样点数0x0003：查询采集卡采样点数0x0004：设置采集卡平均次数0x0009：查询采集卡平均次数0x000A：启动采集卡开始采样0x000B：查询采集卡采样状态0x000C：强制采集卡停止采样0x000D：读取A通道数据0x000E：读取B通道数据
6	有效载荷	-	-	由具体命令确定

应答命令格式：

序号	字段名称	数据类型	字节数	备注
1	帧头	uint8_t	4	固定为0x21 0x41 0x32 0x10，用于校验数据帧起始位置
2	数据桢序号	uint32_t	4	数据桢的序号，采集卡应答时会使用与所应答的设置/查询命令相同的数据桢序号
3	应答IP地址	uint8_t	4	与所应答的设置/查询命令中同字段的内容保持一致
4	应答端口	uint16_t	2	与所应答的设置/查询命令中同字段的内容保持一致
5	命令	uint16_t	2	与所应答的设置/查询命令中的命令或上0x8000，例如原指令为0x0001，应答时指令为0x8001
6	有效载荷	-	-	由具体命令确定
