煤矿业用DAS一体化模块

👁️ 14 浏览

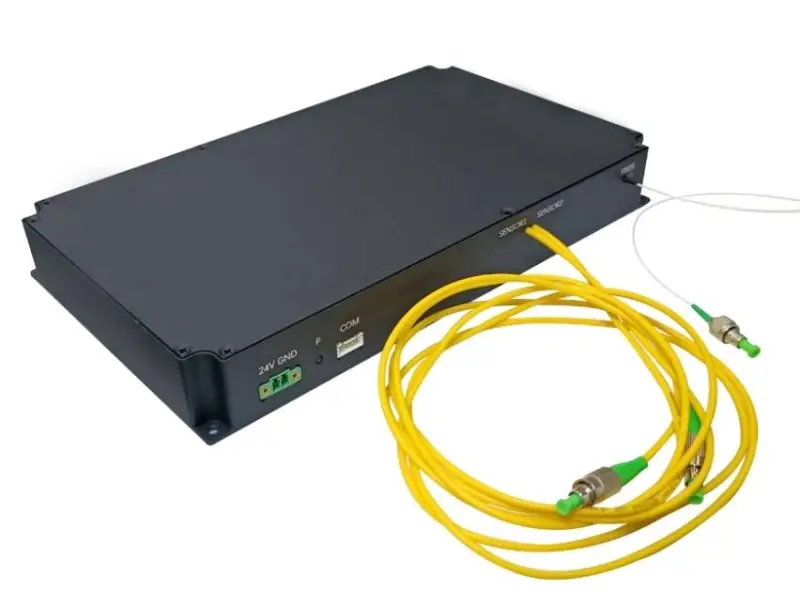

矿用DAS一体化模块由DAS边缘模块和DAS采集适配器组成，边缘模块放置于矿下，通过传感光纤监测声音、振动，采集适配器可放置于矿上机房，二者的连接只需要一根通信光纤

产品参数

产品详情

概述

矿用DAS一体化模块由DAS边缘模块和DAS采集适配器组成，边缘模块放置于矿下，通过传感光纤监测声音、振动，采集适配器可放置于矿上机房，二者的连接只需要一根通信光纤；再搭配一个高速的数据采集卡就可以组成一套矿用分布式光纤声波传感系统（机械故障诊断系统）。该方案集成度，采用自主知识产权的相干接收模块和传输方式，可用于煤矿等有本安要求的场景。

特性

高集成度（UNL，AOM，EDFA，WDM）
1/2通道可选
高可靠性
外形结构可定制化设计

应用

煤矿用皮带机故障监测
DAS分布式声波测量
矿下声波监测
矿下设备故障诊断

规格参数

边缘模块参数	最小值	典型值	最大值	单位	备注
测量距离		30	40	km
脉冲宽度	50		500	ns
预热时间		<5		Min
工作电压	23		25	V
功率	17	18	22	W
工作温度	-20		60	℃
存储温度	-30		70	℃
通信接口	串口TTL
通信协议	Modbus-RTU
超窄线宽光源	最小值	典型值	最大值	单位	备注
工作波长		1550.12		nm
输出功率		10	13	dBm
线宽		<3		kHz
相对强度噪声		<120		dB/Hz
波长漂移		±1		pm
功率稳定度			±2%		全温范围
边模抑制比	60			dB
脉冲EDFA	最小值	典型值	最大值	单位	备注
工作波长范围		1550.12		nm
输入峰值光功率		10		dBm
输入平均光功率	-35	-30		dBm
输出峰值光功率		23		dBm
输出平均光功率			0	dBm
重复频率			20	kHz
噪声系数		5.5		dB
偏振相关增益			0.5	dB
偏振模色散			0.5	ps
声光调制器	最小值	典型值	最大值	单位	备注
工作波长范围	1520	1550	1580	nm
平均光功率			0.5	W
最大脉冲光功率			0.5	kW
插入损耗		2.5	3	dB
消光比	50			dB
上升/下降时间			30	ns
驻波比		1.2:1
输入阻抗		50		Ω
射频功率		2.5		W
频移		80		MHz	可定制
拉曼放大器	最小值	典型值	最大值	单位	备注
激光器波长		1455		nm	选配
输出功率范围		25	26	dBm
平衡探测器	最小值	典型值	最大值	单位	备注
带宽			200	MHz
增益		50		kV/A
NEP			30	pW/Sqrt(Hz)

采集适配器参数	最小值	典型值	最大值	单位	备注
工作电压	11.5		12.5	V
功率	2	3	5	W
输出电压范围		±1		V	50Ω负载
工作温度	-20		60	℃
存储温度	-30		70	℃

机械尺寸图

订货信息

产品类别	探测距离	通道数	移频
DAS-EDG：DAS边缘模块	20：20km	1：1通道	A80：80MHz移频
DAS-EDG：DAS边缘模块	40：40km	2：2通道	A200：200MHz移频

DAS-ADP：DAS采集适配器		1：1通道
DAS-ADP：DAS采集适配器		2：2通道

例如：

探测距离为40km、1通道、80MHz移频的边缘模块，型号为：DAS-EDG-40-1-A80

2通道的采集适配器，型号为：DAS-ADP-2

DAS一体化模块选型表

型号	类型	通道数	监测距离	中频	激光器	特点	连接
GY-DAS-V4-40-1-A80	常规单模型	1	≤40km	80M	<3kHz	高性价比	[查看详情]
GY-DAS-V4-40-2-A80	常规单模型	2	≤40km	80M	<3kHz	高性价比	[查看详情]
GY-DAS-V4-40-1-A200	常规单模型	1	≤40km	200M	<3kHz	空间分辨率可调高	[查看详情]
GY-DAS-V4-40-2-A200	常规单模型	2	≤40km	200M	<3kHz	空间分辨率可调高	[查看详情]
GY-DAS-V4-40-1-A80-1k	常规单模型	1	≤40km	80M	<1kHz	高性能的光源	[查看详情]
GY-DAS-V4-40-1-A200-1k	常规单模型	1	≤40km	200M	<1kHz	高性能的光源	[查看详情]
GY-DAS-V4-60-1-A80	常规单模型	1	≤60km	80M	<3kHz	监测距离长	[查看详情]
GY-DAS-V4-60-2-A80	常规单模型	2	≤60km	80M	<3kHz	监测距离长	[查看详情]
GY-DAS-V4-60-1-A200	常规单模型	1	≤60km	200M	<3kHz	空间分辨率和距离兼顾	[查看详情]
GY-DAS-V4-60-2-A200	常规单模型	2	≤60km	200M	<3kHz	空间分辨率和距离兼顾	[查看详情]
GY-DAS-UNP-40-1-80M-PM	偏振分集型	1	≤40km	80M	<3kHz	消除偏振衰落	[查看详情]
GY-DAS-UNP-40-1-200M-PM	偏振分集型	1	≤40km	200M	<3kHz	消除偏振衰落	[查看详情]
GY-DAS-UNP-40-1-80M	窄脉冲	1	≤40km	80M	<3kHz	窄脉冲模块	[查看详情]
GY-DAS-UNP-40-2-80M	窄脉冲	2	≤40km	80M	<3kHz	窄脉冲模块	[查看详情]
GY-DAS-UNP-40-1-200M	窄脉冲	1	≤40km	200M	<3kHz	窄脉冲模块	[查看详情]
GY-DAS-UNP-40-2-200M	窄脉冲	2	≤40km	200M	<3kHz	窄脉冲模块	[查看详情]
GY-DAS-RF-1-1-40-80	全时钟同步	1	≤40km	80M	<1kHz	信号更纯净	[查看详情]
GY-DAS-RF-2-1-40-80	全时钟同步	2	≤40km	80M	<1kHz	信号更纯净	[查看详情]
GY-DAS-RF-1-3-40-80	全时钟同步	1	≤40km	80M	<3kHz	信号更纯净	[查看详情]
GY-DAS-RF-2-3-40-80	全时钟同步	2	≤40km	80M	<3kHz	信号更纯净	[查看详情]
GY-DAS-RF-1-1-40-200	全时钟同步	1	≤40km	200M	<1kHz	信号更纯净	[查看详情]
GY-DAS-RF-2-1-40-200	全时钟同步	2	≤40km	200M	<1kHz	信号更纯净	[查看详情]
GY-DAS-RF-1-3-40-200	全时钟同步	1	≤40km	200M	<3kHz	信号更纯净	[查看详情]
GY-DAS-RF-2-3-40-200	全时钟同步	2	≤40km	200M	<3kHz	信号更纯净	[查看详情]
GY-DAS-CFS-40-250-1	全集成模块	1	≤40km	80M	<3kHz	DAS光路+采集卡+体积小	[查看详情]
GY-DAS-CFS-40-250-2	全集成模块	2	≤40km	80M	<3kHz	全集成2路	[查看详情]
GY-DAS-CFS-60-250-1	全集成模块	1	≤60km	80M	<3kHz	距离长	[查看详情]
GY-DAS-CFS-60-250-2	全集成模块	2	≤60km	80M	<3kHz	距离长	[查看详情]

采集卡选型表

产品型号	采样率	通道数	接口类型	核心功能特性	典型应用	选型指引
GY-DAQ-2480	250M	2通道	PCIe x8	DAS高速采集性价比之选	分布式声学传感 (DAS)	[查看详情]
GY-DAQ-2480-E	250M	2通道	千兆以太网 (RJ45)	DAS高速采集性价比之选	分布式声学传感 (DAS)，测风雷达	[查看详情]
GY-DAQ-2480-OE	250M	2通道	万兆光口 (Spf+ 10G)	光口传输，边缘部署	分布式声学传感 (DAS)	[查看详情]
GY-DAQ-2510D	1G	2通道	PCIe x8	硬件IQ解调高分辨率	高精度DAS系统	[查看详情]
GY-DAQA-2510	1G	2通道	PCIe x8	集成AWG扫频源一体化方案	啁啾DAS系统，雷达，OCT，高精度扫频光纤传感系统	[查看详情]
DTS-ETH-250M-2	250M	2通道	千兆以太网 (RJ45)	DTS测温专用优化低噪声设计	分布式温度传感 (DTS)，气象雷达	[查看详情]
DVS-ETH-100M-2	100M	2通道	千兆以太网 (RJ45)	DVS采集卡集成平均及差分算法	分布式光纤振动传感 (DVS)	[查看详情]
