1G高速DAS数据采集卡 双通道 带AWG扫频源

概述

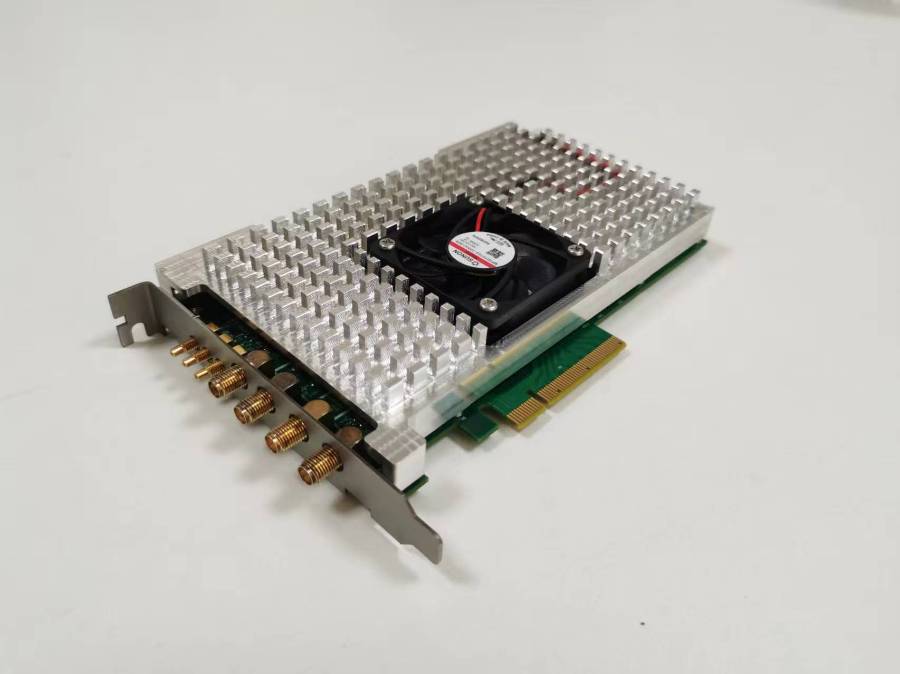

GY-DAQA-2510 是我司推出的一款专门针对啁啾 DAS 应用的高性能采集卡，具备双通道 1GSps 同步触发采样，并自带 AWG（6GSps）功能，可以产生 1 通道扫频信号输出，用于啁啾脉冲调制。作为一款啁啾 DAS 专用高速数据采集卡，采用 PCIe3.0 X8 接口与上位机进行通信，板载新一代 Kintex UltraScale （KU060）20nm 制程 FPGA，具有丰富的数字处理单元，8.2 TeraMAC 的 DSP 计算性能和 72.6 万个系统逻辑单元，较上一代 Kintex7 （XC7K325T）28nm 制成相对功耗降低 40%，整体性能提升 50%。通过采用大容量数据缓存（DDR4）和高速数据传输引擎技术，支持原始数据的实时上传，数据传输速率可达 5GB/s。采集卡采用双通道 14bit 高速 ADC，采样率1GSps，最高支持 25km 以上的 DAS 数据采集。内置数字匹配滤波算法，直接上传脉冲压缩后的 DAS 信号，或上传上传原始采样数据，供用户自行解调。驱动程序具有良好的兼容性，支持 Windows 和 Linux 多个版本，支持跨平台使用，方便用户集成使用。

规格

• 14bits双通道同步实时采样
• 1GSps采样率
• 直流耦合，50Ω输入阻抗
• 1.36Vpp输入电压范围，5-250MHz模拟带宽
• 高达88dBc SFDR
• 触发输出脉冲
• PCIe 3.0 x8 高速传输接口
• 内置脉冲压缩匹配滤波算法

应用

• 分布式光纤传感DAS
• 高性能啁啾DAS
• 光纤传感
• 激光雷达
• 光学成像OCT扫描
• 无线电
• 遥测

详细参数

机械尺寸

尺寸：193.9mm(L) x 126mm(W) x 26.9mm(D)

供电及功耗

• 供电电压：12V（金手指供电）
• 功耗：25W（Max）

温度范围

• 工作温度：-20~60℃
• 存储温度：-40~85℃
