分布式光纤振动DVS/DAS硬件一体机

👁️ 14 浏览

DVS/DAS硬件一体机为分布式光纤振动传感系统的硬件部分。除了铺设现场的探测光缆外，所有硬件都已集成于一个3U机箱之中，用户只需外购一根光缆；然后就可以专注于传感系统的软件开发工作

产品参数

产品详情

概述：

DVS/DAS硬件一体机为分布式光纤振动传感系统的硬件部分（只带测试DEMO软件，应用软件需要用户根据使用场景自行开发）；一体机采用3U机箱；机箱内部集成了DVS/DAS一体化模块，声光调制器驱动，电源模块，工控机；系统工控机默认安装有windows系统。机箱背部留有FC/APC传感光缆接口，用于外接传感光缆。

适用用户：

主要关注软件实现跟算法的客户；
不想自己动手安装电源，工控机以及设计机箱等；
要外出做实验，不想带着一堆散件，想直接带一个机箱省事简单。

系统参数：

参数名称	参数值	备注
监测距离	＜40km(典型值）	最大支持60km距离
通道数	1/2
空间分辨率	6~10m	根据设置的脉宽决定，常用100ns脉宽，对应10m空间分辨率。
采样分辨率	0.4m、0.8m、1.6m、3.2m、6.4m可选
相位底噪	＜0.1rad @ 标距=20m
解调算法	相干衰落抑制全光纤解调
数据传输类型	原始数据、幅度解调数据、相位解调数据
二次开发接口	DLL动态链接库	用户可以使用自己喜欢的开发语言进行开发（C，C++，Python等）
支持光缆类型	单模光纤	G652或G652D的纤芯
DEMO测试功能软件	预装	能够实现整条光缆的振动监测，指定位置声音播放，瀑布图等功能。

硬件配置：

配置名称	规格/型号
主板	MPG Z790I EDGE WIFI
CPU	intel i5 12400
内存	16GB-DDR4-3200
固态硬盘	500G-M.2
电源	500W FLEX-500G
采集卡	GY-DAQ-2480
声光调制器驱动	80M/200M
一体化模块	DAS一体化模块

外部接口

名称	规格/型号
传感光缆接口	FC/APC法兰×1（或×2）
显示器接口	HDMI端口×1、DisPlayPort1.4端口×1
USB接口	USB 3.2 Gen1端口×2、USB 2.0端口×4(支持EDD保护)
网络接口	RJ-45LAN端口×1、板载WIFI×1
电源接口	AC220V
高清音频接口	线路输入/前扬声器/麦克风

软件预装

名称	规格/型号
操作系统	Windows 10 （默认，Linux可选）
测试DEMO软件	DVS测试DEMO软件或 DAS测试DEMO软件

机箱尺寸

订货信息/型号：

GY-AIO-	型号	距离（KM）	采集卡(MSps)	通道数
GY-AIO-	DVS/DAS	20/40	100/250	1/2

例如DVS 40KM硬件一体机单通道得型号为：GY-AIO-DAS-40-250-1

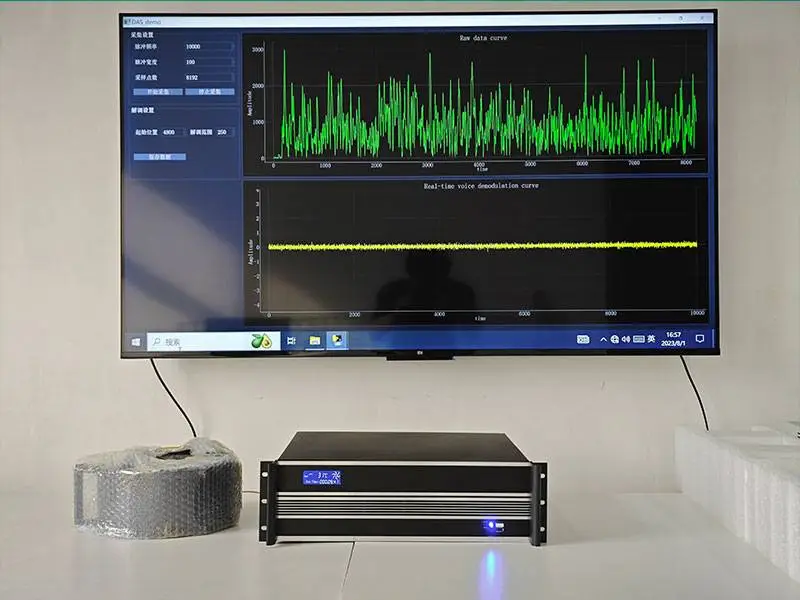

DAS一体机实拍图

常见问题：

DVS/DAS硬件一体机中主要集成那些部件？
答：主要集成了光翼智能的DVS/DAS一体化模块，AOM声光调制器驱动，电源模块，工控机。

购买硬件一体机跟我自己组装一个机箱有什么区别吗？
答：没有本质区别，我们做硬件一体机的目的主要还是为了给客户节省时间，让客户把精力放在软件上。
DVS硬件一体机的工控机用什么配置？安装什么操作系统。
答：工业级的工控机主板；CPU：i7, 内存：32G，硬盘：1T。硬件一体机默认安装Windows 10操作系统。

硬件一体机带软件吗？
答：硬件一体机上默认安装有windows操作系统，同时会安装好采集卡的驱动。桌面有一个分布式光纤振动传感系统的简单的演示DEMO（软件)。

我还需要做什么才能让分布式光纤振动系统工作？
答：您需要再接入一根传感光缆，纤芯是G652D类型，然后把自己开发的分布式传感系统的软件运行在硬件一体机的windows系统上集成。

定制一体机出货实拍图

DAS一体化模块选型表

型号	类型	通道数	监测距离	中频	激光器	特点	连接
GY-DAS-V4-40-1-A80	常规单模型	1	≤40km	80M	<3kHz	高性价比	[查看详情]
GY-DAS-V4-40-2-A80	常规单模型	2	≤40km	80M	<3kHz	高性价比	[查看详情]
GY-DAS-V4-40-1-A200	常规单模型	1	≤40km	200M	<3kHz	空间分辨率可调高	[查看详情]
GY-DAS-V4-40-2-A200	常规单模型	2	≤40km	200M	<3kHz	空间分辨率可调高	[查看详情]
GY-DAS-V4-40-1-A80-1k	常规单模型	1	≤40km	80M	<1kHz	高性能的光源	[查看详情]
GY-DAS-V4-40-1-A200-1k	常规单模型	1	≤40km	200M	<1kHz	高性能的光源	[查看详情]
GY-DAS-V4-60-1-A80	常规单模型	1	≤60km	80M	<3kHz	监测距离长	[查看详情]
GY-DAS-V4-60-2-A80	常规单模型	2	≤60km	80M	<3kHz	监测距离长	[查看详情]
GY-DAS-V4-60-1-A200	常规单模型	1	≤60km	200M	<3kHz	空间分辨率和距离兼顾	[查看详情]
GY-DAS-V4-60-2-A200	常规单模型	2	≤60km	200M	<3kHz	空间分辨率和距离兼顾	[查看详情]
GY-DAS-UNP-40-1-80M-PM	偏振分集型	1	≤40km	80M	<3kHz	消除偏振衰落	[查看详情]
GY-DAS-UNP-40-1-200M-PM	偏振分集型	1	≤40km	200M	<3kHz	消除偏振衰落	[查看详情]
GY-DAS-UNP-40-1-80M	窄脉冲	1	≤40km	80M	<3kHz	窄脉冲模块	[查看详情]
GY-DAS-UNP-40-2-80M	窄脉冲	2	≤40km	80M	<3kHz	窄脉冲模块	[查看详情]
GY-DAS-UNP-40-1-200M	窄脉冲	1	≤40km	200M	<3kHz	窄脉冲模块	[查看详情]
GY-DAS-UNP-40-2-200M	窄脉冲	2	≤40km	200M	<3kHz	窄脉冲模块	[查看详情]
GY-DAS-RF-1-1-40-80	全时钟同步	1	≤40km	80M	<1kHz	信号更纯净	[查看详情]
GY-DAS-RF-2-1-40-80	全时钟同步	2	≤40km	80M	<1kHz	信号更纯净	[查看详情]
GY-DAS-RF-1-3-40-80	全时钟同步	1	≤40km	80M	<3kHz	信号更纯净	[查看详情]
GY-DAS-RF-2-3-40-80	全时钟同步	2	≤40km	80M	<3kHz	信号更纯净	[查看详情]
GY-DAS-RF-1-1-40-200	全时钟同步	1	≤40km	200M	<1kHz	信号更纯净	[查看详情]
GY-DAS-RF-2-1-40-200	全时钟同步	2	≤40km	200M	<1kHz	信号更纯净	[查看详情]
GY-DAS-RF-1-3-40-200	全时钟同步	1	≤40km	200M	<3kHz	信号更纯净	[查看详情]
GY-DAS-RF-2-3-40-200	全时钟同步	2	≤40km	200M	<3kHz	信号更纯净	[查看详情]
GY-DAS-CFS-40-250-1	全集成模块	1	≤40km	80M	<3kHz	DAS光路+采集卡+体积小	[查看详情]
GY-DAS-CFS-40-250-2	全集成模块	2	≤40km	80M	<3kHz	全集成2路	[查看详情]
GY-DAS-CFS-60-250-1	全集成模块	1	≤60km	80M	<3kHz	距离长	[查看详情]
GY-DAS-CFS-60-250-2	全集成模块	2	≤60km	80M	<3kHz	距离长	[查看详情]

采集卡选型表

产品型号	采样率	通道数	接口类型	核心功能特性	典型应用	选型指引
GY-DAQ-2480	250M	2通道	PCIe x8	DAS高速采集性价比之选	分布式声学传感 (DAS)	[查看详情]
GY-DAQ-2480-E	250M	2通道	千兆以太网 (RJ45)	DAS高速采集性价比之选	分布式声学传感 (DAS)，测风雷达	[查看详情]
GY-DAQ-2480-OE	250M	2通道	万兆光口 (Spf+ 10G)	光口传输，边缘部署	分布式声学传感 (DAS)	[查看详情]
GY-DAQ-2510D	1G	2通道	PCIe x8	硬件IQ解调高分辨率	高精度DAS系统	[查看详情]
GY-DAQA-2510	1G	2通道	PCIe x8	集成AWG扫频源一体化方案	啁啾DAS系统，雷达，OCT，高精度扫频光纤传感系统	[查看详情]
DTS-ETH-250M-2	250M	2通道	千兆以太网 (RJ45)	DTS测温专用优化低噪声设计	分布式温度传感 (DTS)，气象雷达	[查看详情]
DVS-ETH-100M-2	100M	2通道	千兆以太网 (RJ45)	DVS采集卡集成平均及差分算法	分布式光纤振动传感 (DVS)	[查看详情]
