光纤传感DAS教学仪器

👁️ 27 浏览
DAS-EDU光纤传感DAS教学仪器是光翼智能针对本科和研究生教学推出的一款集成产品，适用于光电工程、测控技术、仪器仪表、电气工程、土木工程、交通工程等专业的本科和研究生传感技术教学、毕业设计及创新创业竞赛等
产品参数

产品详情

产品研发背景

光翼智能作为DAS厂商日常对接非常多的科研用户，我们针对Φ-OTDR系统的搭建有不同的产品解决方案，有采用独立模块搭建的方案，也有集成好的DAS一体化模块方案。采用分离模块化搭建，对用户的动手能力要求很高，要求细心和接线完好，否则很容易导致光纤折断或光器件供电短路等问题。



我们如何解决

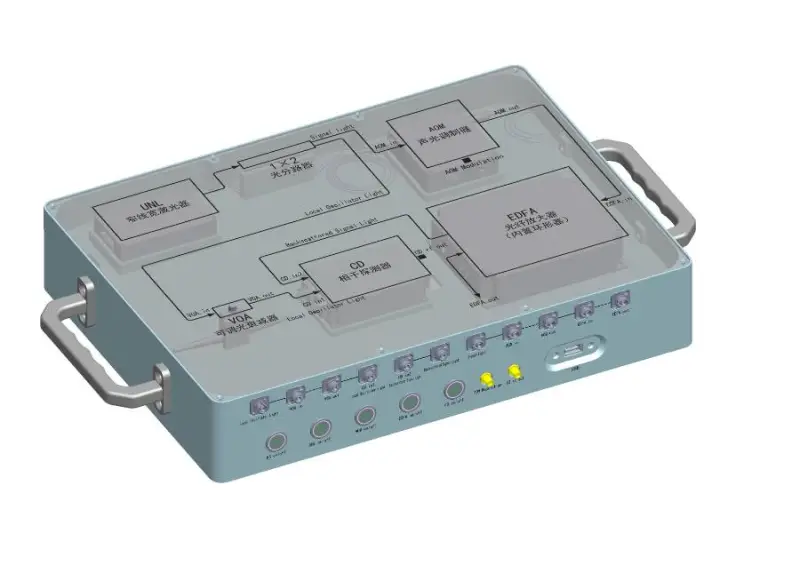

针对这种情况，我们推出DAS-EDU教学仪器，该教学仪器把所有模块组件集成在一个400*290*73mm的铝合金的外壳结构中，面板采用高透亚克力，让用户能够清楚看到系统的各个部件组成。并在亚克力面板上绘制有系统接线原理图，方便用户对系统理解。为了增强用户的动手能力，我们把模块组件的连接头全部预留在仪器外壳一侧，用户可以亲自动手进行连接，加深理解。

产品特点

  • 系统原理图清晰明了，并能看到各个核心组件的外观形状及走向
  • 分布式光纤声传感系统，能够测量长距离的光缆振动信号
  • PZT振动信号定量还原
  • 声音监测信号实时还原并播放
  • 配套3D教学动画，加深用户对系统原理的理解
  • 预留外置接口，锻炼学生动手能力
  • 全铝合金包围外壳，防呆操作，是的仪器设备不易损坏

适合应用实验

  1. 作光源使用，可以输出中性波长为1550.12nm的3k窄线宽激光器，输出光功率10mW
  2. 把光源功率进行衰减使用，输出光功率从10mW往下进行衰减。
  3. 脉冲光产生，根据调制信号输出对应的脉冲光。
  4. 80M光移频实验
  5. 脉冲光放大实验
  6. 光拍频拍频实验
  7. 平衡探测器探测实验
  8. Φ-OTDR系统实验
  9. DAS分布式光纤声传感声音还原
  10. PZT振动信号定量还原
  11. 周界围栏振动监测实验
  12. 管道泄漏实验模拟
  13. 长距离振动信息提取及分析实验
  14. .....等应用场景

更多实验套装定制

光翼智能作为分布式光纤传感系统的上游厂商，可以针对广大高校科研单位，根据需求进行定制教学实验套装（DTS，DAS，BOTDR/BOTDA等系统）。



DAS一体化模块选型表

型号类型通道数监测距离中频激光器特点
连接
GY-DAS-V4-40-1-A80常规单模型1≤40km80M<3kHz高性价比[查看详情]
GY-DAS-V4-40-2-A80
常规单模型2≤40km80M<3kHz
高性价比
[查看详情]
GY-DAS-V4-40-1-A200常规单模型1≤40km200M<3kHz
空间分辨率可调高[查看详情]
GY-DAS-V4-40-2-A200
常规单模型2≤40km
200M
<3kHz
空间分辨率可调高
[查看详情]
GY-DAS-V4-40-1-A80-1k
常规单模型
1≤40km
80M
<1kHz
高性能的光源
[查看详情]
GY-DAS-V4-40-1-A200-1k
常规单模型
1≤40km
200M
<1kHz
高性能的光源
[查看详情]
GY-DAS-V4-60-1-A80
常规单模型
1≤60km
80M<3kHz
监测距离长[查看详情]
GY-DAS-V4-60-2-A80
常规单模型
2≤60km
80M
<3kHz
监测距离长
[查看详情]
GY-DAS-V4-60-1-A200
常规单模型
1≤60km
200M
<3kHz
空间分辨率和距离兼顾[查看详情]
GY-DAS-V4-60-2-A200
常规单模型
2≤60km
200M
<3kHz
空间分辨率和距离兼顾
[查看详情]
GY-DAS-UNP-40-1-80M-PM
偏振分集型
1≤40km
80M
<3kHz
消除偏振衰落
[查看详情]
GY-DAS-UNP-40-1-200M-PM
偏振分集型
1≤40km
200M
<3kHz
消除偏振衰落
[查看详情]
GY-DAS-UNP-40-1-80M
窄脉冲1≤40km80M<3kHz
窄脉冲模块[查看详情]
GY-DAS-UNP-40-2-80M
窄脉冲
2≤40km
80M
<3kHz
窄脉冲模块
[查看详情]
GY-DAS-UNP-40-1-200M
窄脉冲
1≤40km
200M
<3kHz
窄脉冲模块
[查看详情]
GY-DAS-UNP-40-2-200M
窄脉冲
2≤40km
200M
<3kHz
窄脉冲模块
[查看详情]
GY-DAS-RF-1-1-40-80
全时钟同步
1
≤40km
80M
<1kHz
信号更纯净[查看详情]
GY-DAS-RF-2-1-40-80
全时钟同步
2≤40km
80M<1kHz
信号更纯净
[查看详情]
GY-DAS-RF-1-3-40-80
全时钟同步
1≤40km
80M
<3kHz
信号更纯净
[查看详情]
GY-DAS-RF-2-3-40-80
全时钟同步
2≤40km
80M
<3kHz
信号更纯净
[查看详情]
GY-DAS-RF-1-1-40-200
全时钟同步1≤40km200M<1kHz
信号更纯净
[查看详情]
GY-DAS-RF-2-1-40-200
全时钟同步
2≤40km
200M
<1kHz
信号更纯净
[查看详情]
GY-DAS-RF-1-3-40-200
全时钟同步
1≤40km
200M
<3kHz
信号更纯净
[查看详情]
GY-DAS-RF-2-3-40-200
全时钟同步
2≤40km
200M<3kHz信号更纯净
[查看详情]
GY-DAS-CFS-40-250-1
全集成模块1≤40km
80M<3kHz
DAS光路+采集卡+体积小[查看详情]
GY-DAS-CFS-40-250-2
全集成模块
2≤40km
80M
<3kHz
全集成2路[查看详情]
GY-DAS-CFS-60-250-1
全集成模块
1≤60km
80M
<3kHz
距离长[查看详情]
GY-DAS-CFS-60-250-2
全集成模块
2≤60km
80M
<3kHz
距离长[查看详情]

采集卡选型表

产品型号采样率通道数接口类型核心功能特性典型应用选型指引
GY-DAQ-2480250M2通道PCIe x8DAS高速采集
性价比之选
分布式声学传感 (DAS)
[查看详情]
GY-DAQ-2480-E250M2通道千兆以太网
(RJ45)		DAS高速采集
性价比之选
分布式声学传感 (DAS)，测风雷达[查看详情]
GY-DAQ-2480-OE
250M2通道万兆光口
(Spf+ 10G)		光口传输，边缘部署分布式声学传感 (DAS)[查看详情]
GY-DAQ-2510D1G2通道PCIe x8硬件IQ解调
高分辨率		高精度DAS系统[查看详情]
GY-DAQA-25101G2通道PCIe x8集成AWG扫频源
一体化方案		啁啾DAS系统，雷达，OCT，高精度扫频光纤传感系统[查看详情]
DTS-ETH-250M-2
250M2通道千兆以太网
(RJ45)
DTS测温专用优化
低噪声设计
分布式温度传感 (DTS)，气象雷达
[查看详情]
DVS-ETH-100M-2
100M2通道千兆以太网
(RJ45)
DVS采集卡集成平均及差分算法分布式光纤振动传感 (DVS)
[查看详情]
