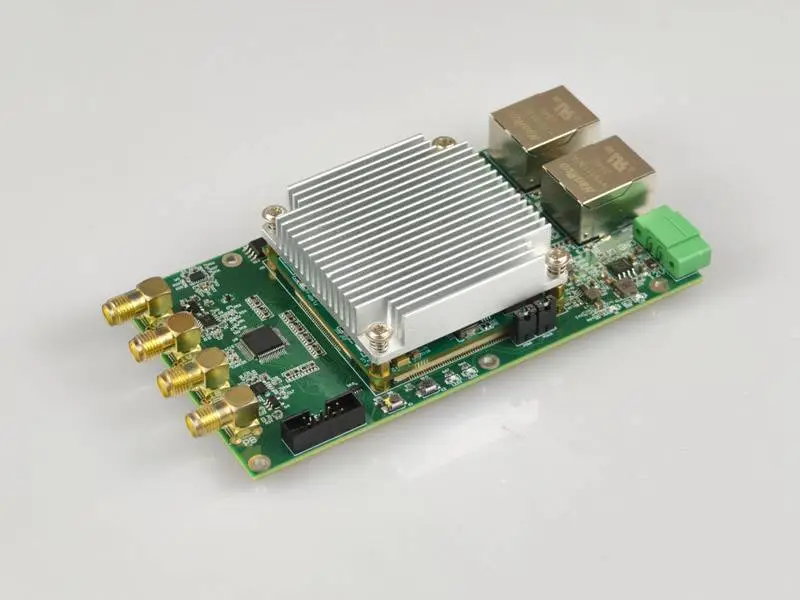

DAQ50 双通道连续采集卡

概述

DAQ50是一款双通道同步采集卡，采用千兆网口进行数据传输，最高50M采样率，使用非常简单。

2、规格

• 14位双通道同步实时采集
• 1/2通道数可设置（1通道时采样率50MHz，2通道时采样率25MHz）
• 直流耦合
• ±5.0V输入范围（可定制）
• 千兆网口，UDP协议
• 12V/0.3A供电
• 工作温度范围：-20~60℃

3、尺寸图

4、工作流程

采用UDP通信，采集卡IP为192.168.137.2，端口为8028，工作流如下所示：

1. 设置采集卡ADC通道数（1个通道或者2个通道）

2. 设置采集卡开始采样（设置成功后，不断接收采集卡主动上传的数据）

3. 设置采集卡停止采样

5、调试软件示例

首先按照下图连接采集卡，外部信号使用SMA射频线连接采集卡通道1和通道2，电源接口接12V供电电源，网口1使用网线连接到电脑端：

1. 将电脑IP设置为192.168.137.10，如下图所示：

2. 双击打开软件“DAQ50采集卡调试工具.exe”，将设备IP设置为：192.168.137.2，端口：8028，本机IP设置为：192.168.137.10，端口：8028，如下图所示：

3. 选择采集卡ADC通道数（1个通道或者2个通道），设置“包数”（0=连续采集），1个包数为512次采样数据，设置刷新模式（可选按秒和按包数刷新），设置间隔数。举例：2通道采集数据，“包数”5，“刷新”选择“按秒”，“间隔”1秒刷新，显示如下图所示：（“刷新”和“间隔”只在连续采集时才生效）

4. 点击“采集并绘图”可采集数据并显示到界面上（如果“包数”设置0=“连续采集”模式时，点击“采集并绘图”后会一直采集数据，需要点击“停止采集”来停止数据采集），观察信号波形的具体细节，可按下图右上角红框内操作方法放大和缩小图片。
