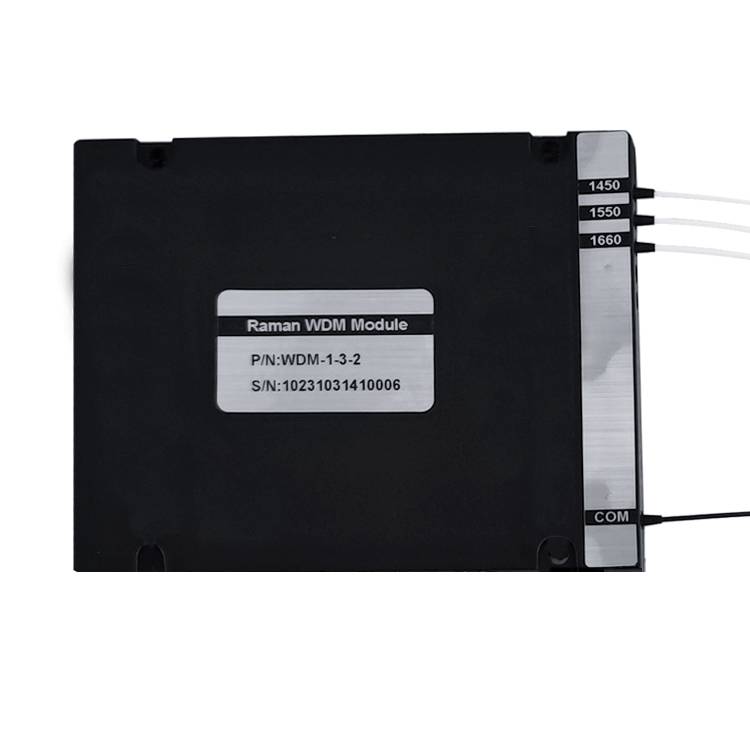

DTS专用1X3拉曼WDM
| Params | |||
|---|---|---|---|
| Operating Wavelength(nm) | 1450 | 1550 | 1660 |
| Insertion Loss(dB) | 0.34 | 0.89 | 0.64 |
| Channel Ripple(dB) | <0.5 | <0.5 | <0.5 |
| Params | |
|---|---|
| PMD(ps) | <0.1 |
| Isolation 1450/1660 （dB) | >60 |
| Isolation 1550（dB) | >30 |
| Directivity(dB) | >35 |
| Return Loss(dB) | >35 |
| Fiber Length(m) | 1 |
| Fiber Type | Om1 with 900um loose tube |
| Connector | FC/APC |
| Operating Temperature | -5 ~ 75 ℃ |
| Storage Temperature | -40 ~ 85 ℃ |
| Package Dimension(mm) | 100*80*10 |
| 参数 (Parameter) | 典型值/范围 (Typical Value/Range) | 说明 |
|---|---|---|
| 工作波长 (Operating Wavelength) | 1450nm, 1550nm, 1660nm | 三个特定的光通道 |
| 插入损耗 (Insertion Loss) | ≤ 1.4dB ~ 1.5dB | 信号通过器件后的功率损失，越低越好 |
| 隔离度 (Isolation) | > 30dB ~ 60dB | 不同通道间信号的隔离程度，越高越好 |
| 偏振相关损耗 (PDL) | ≤ 0.1dB ~ 0.2dB | 因光信号偏振态变化引起的损耗，越低越好 |
| 偏振模色散 (PMD) | < 0.1ps ~ 0.2ps | 光脉冲在传输中因偏振而展宽的程度 |
| 回波损耗 (Return Loss) | > 35dB | 从器件端口反射回去的光功率 |
| 功率处理 (Power Handling) | ≤ 500mW | 器件能承受的最大光功率 |
| 工作温度 (Operating Temp.) | -5℃ ~ +75℃ 或 -10℃ ~ +70℃ | 器件正常工作的环境温度范围 |
| 封装尺寸 (Package Dimension) | 100x80x10mm 或 120x80x10mm | 标准的模块化封装 |
