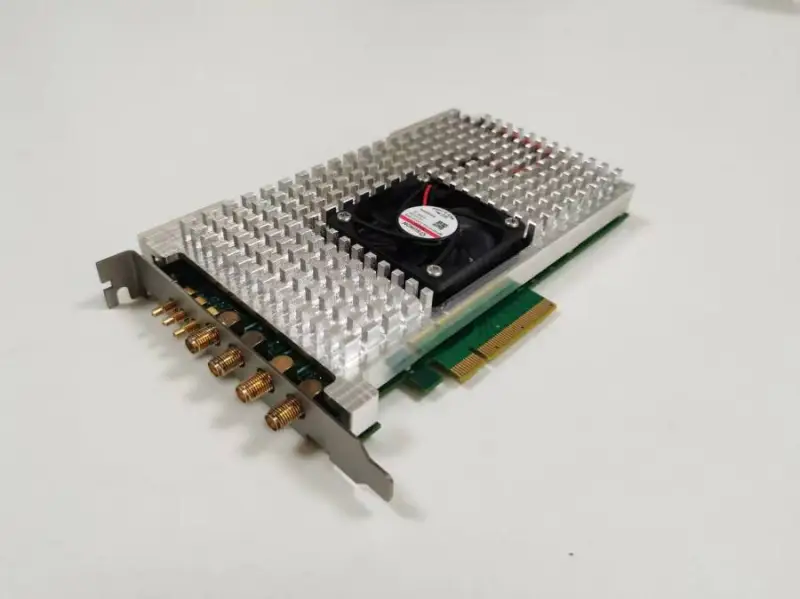

GY-DAQ-2510D 1G采样双通道高速 DAS 解调卡

1. 概述

GY-DAQ-2510D 作为一款 DAS 专用高速数据采集卡，采用 PCIe3.0 X8 接口与上位机进行通信，板载高性能 FPGA 芯片，板载新一代 Kintex UltraScale （KU060）20nm 制程 FPGA，具有丰富的数字处理单元。通过采用大容量数据缓存和高速数据传输引擎技术，支持解调数据的实时上传，数据传输速率可达 4GB/s。采集卡采用双通道 14bit 高速 ADC，具备双通道1GSps 同步触发采样，最高支持 100km 以上的 DAS 数据采集。内置相位解调算法，可直接上传幅度相位解调数据，相位数据可直接供用户当作振动信号使用，无需再次解调处理，实现全光缆解调。驱动程序具有良好的兼容性，支持 Windows 和 linux 多个版本，支持跨平台使用，方便用户集成使用。

与传统 IQ 解调采集卡相比，该采集卡内置了相位解调算法模块，实现相干衰落抑制及全域解调，极大提升解调信号的准确性和稳定性，为后续信号处理和识别奠定了基础。避免了用户拿到数据后仍需要解缠绕等操作，降低系统对 cpu 算力的要求，同时也大大降低了用户开发难度，实现数据读取即可用，相位即振动的简易操作。

系统框图

规 格

• 14bits 双通道同步实时采样
• 1GSps 采样率
• 交流耦合，50Ω输入阻抗
• 2.72Vpp 输入电压范围，5-250MHz 模拟带宽
• 高达 66dBc SFDR
• 触发输出脉冲
• PCIe3.0 x8 高速传输接口
• 内置光纤传感解调算法

详细参数

应用领域：
该采集卡还可以广泛适配于 DAS 光纤传感相干解调方案，支持 80M AOM 调制或 200M AOM 调制，兼容市面上相同方案的 DAS 模块。

机械尺寸

• 193.9mm(L)x126mm(W)x26.9mm(D)

2. 接口定义

• PCIe 接口：用于数据传输和参数设定
• Ch1：采集通道 1
• Ch2：采集通道 2
• Trig-in：外部触发，3.3V 输入
• Trig-out：内部采集触发输出，3.3V/5V 可选

3. 接口函数调用说明

GY-DAQ-2510D 内置 IQ 解调及相干衰落抑制功能，适用于相干探测的DAS 系统，支持 80M AOM 调制器或 200M AOM 调制器，既支持单通道的 IQ解调，也支持双通道的 IQ 解调，实现全光缆实时解调，相位数据即振动数据（音频数据）。每次脉冲触发最大上传点数为 32768，因此不同分辨率率下最大监测距离分别为：

0.4m：0.4*32768=13107.2m

0.8m：0.8*32768=26214.4m

1.6m：1.6*32768=52428.8m

3.2m：3.2*32768=104857.6m

为降低上传数据量和获取更大监测距离，建议采样分辨率选择 1.6m 以上
