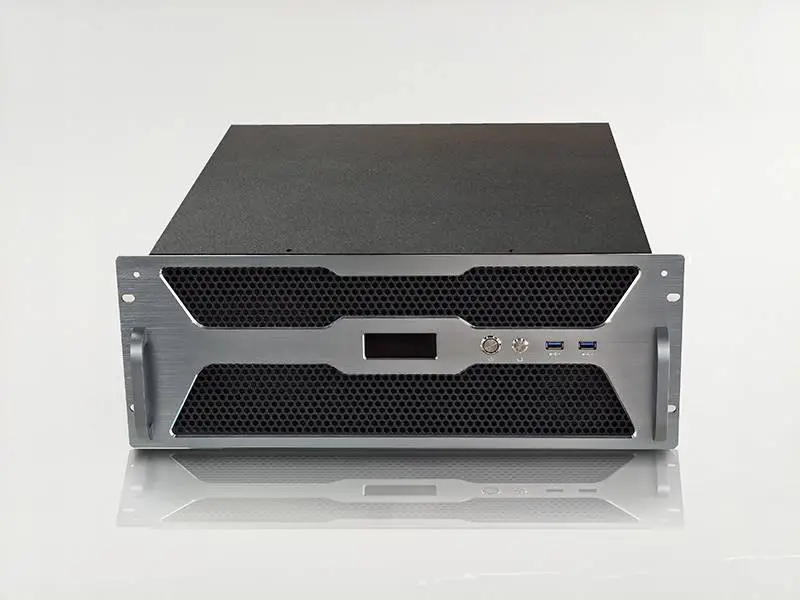

增强型DAS一体机 3米空间分辨率

👁️ 5 浏览
增强型DAS一体机能够实现比常规型一体机更高的空间分辨率（3米空间分辨率），对整条光缆所有通道的相位进行实时解调，并内置相干衰落抑制算法，能够直接输出解调好的相位信号，并配有GPU卡，适合直接运行AI算法
产品参数

产品详情

产品介绍

客户遇到的问题

在一些特殊的分布式光纤振动监测应用场景，往往客户期望更高的空间分辨率以方便实现更高精度的定位算法。而常规的DAS技术方案又很难做到高空间分辨率，在常规80M的AOM系统下，通常只能实现6~10米的空间分辨率，而如果使用200M的AOM虽然能够产生更窄的脉冲，但是探测距离大幅降低导致信噪比不高，同时采集成本又升高。是否有又能提高空间分辨率，又不增加采集成本和数据量的方案呢？


如何解决？

基于此，我们研发了这款增强型的DAS一体机，该DAS一体机内部采用增强型的DAS一体化模块，能够实现20ns脉宽的调制输出，在10km距离下能够实现3米空间分辨率。


产品特点

  • 10km距离下，3米空间分辨率
  • GPU卡预装，硬件资源更丰富，更适合运行AI算法
  • 解调速度快，能够对整条光缆进行实时的相位解调
  • 相干衰落抑制算法，频谱信号更纯净
  • 频谱图采用相位信息进行实时显示，响应更灵敏

应用场景

  • 皮带机托辊健康监测
  • 高空间分辨率的分布式光纤监测场景

产品配置

参数项型号备注
监测距离30km可定制50km可选
空间分辨率3-10米3米@10km监测距离下
振动响应频率1Hz-20kHz跟长度相关
底噪<0.1rad
采集卡GY-DAQ-2480
操作系统Windows 10
数据存储空间500G可定制
TCP数据服务
支持

整条光缆实时相位解调支持
相干衰落抑制支持

产品截图




DAS一体化模块选型表

型号类型通道数监测距离中频激光器特点
连接
GY-DAS-V4-40-1-A80常规单模型1≤40km80M<3kHz高性价比[查看详情]
GY-DAS-V4-40-2-A80
常规单模型2≤40km80M<3kHz
高性价比
[查看详情]
GY-DAS-V4-40-1-A200常规单模型1≤40km200M<3kHz
空间分辨率可调高[查看详情]
GY-DAS-V4-40-2-A200
常规单模型2≤40km
200M
<3kHz
空间分辨率可调高
[查看详情]
GY-DAS-V4-40-1-A80-1k
常规单模型
1≤40km
80M
<1kHz
高性能的光源
[查看详情]
GY-DAS-V4-40-1-A200-1k
常规单模型
1≤40km
200M
<1kHz
高性能的光源
[查看详情]
GY-DAS-V4-60-1-A80
常规单模型
1≤60km
80M<3kHz
监测距离长[查看详情]
GY-DAS-V4-60-2-A80
常规单模型
2≤60km
80M
<3kHz
监测距离长
[查看详情]
GY-DAS-V4-60-1-A200
常规单模型
1≤60km
200M
<3kHz
空间分辨率和距离兼顾[查看详情]
GY-DAS-V4-60-2-A200
常规单模型
2≤60km
200M
<3kHz
空间分辨率和距离兼顾
[查看详情]
GY-DAS-UNP-40-1-80M-PM
偏振分集型
1≤40km
80M
<3kHz
消除偏振衰落
[查看详情]
GY-DAS-UNP-40-1-200M-PM
偏振分集型
1≤40km
200M
<3kHz
消除偏振衰落
[查看详情]
GY-DAS-UNP-40-1-80M
窄脉冲1≤40km80M<3kHz
窄脉冲模块[查看详情]
GY-DAS-UNP-40-2-80M
窄脉冲
2≤40km
80M
<3kHz
窄脉冲模块
[查看详情]
GY-DAS-UNP-40-1-200M
窄脉冲
1≤40km
200M
<3kHz
窄脉冲模块
[查看详情]
GY-DAS-UNP-40-2-200M
窄脉冲
2≤40km
200M
<3kHz
窄脉冲模块
[查看详情]
GY-DAS-RF-1-1-40-80
全时钟同步
1
≤40km
80M
<1kHz
信号更纯净[查看详情]
GY-DAS-RF-2-1-40-80
全时钟同步
2≤40km
80M<1kHz
信号更纯净
[查看详情]
GY-DAS-RF-1-3-40-80
全时钟同步
1≤40km
80M
<3kHz
信号更纯净
[查看详情]
GY-DAS-RF-2-3-40-80
全时钟同步
2≤40km
80M
<3kHz
信号更纯净
[查看详情]
GY-DAS-RF-1-1-40-200
全时钟同步1≤40km200M<1kHz
信号更纯净
[查看详情]
GY-DAS-RF-2-1-40-200
全时钟同步
2≤40km
200M
<1kHz
信号更纯净
[查看详情]
GY-DAS-RF-1-3-40-200
全时钟同步
1≤40km
200M
<3kHz
信号更纯净
[查看详情]
GY-DAS-RF-2-3-40-200
全时钟同步
2≤40km
200M<3kHz信号更纯净
[查看详情]
GY-DAS-CFS-40-250-1
全集成模块1≤40km
80M<3kHz
DAS光路+采集卡+体积小[查看详情]
GY-DAS-CFS-40-250-2
全集成模块
2≤40km
80M
<3kHz
全集成2路[查看详情]
GY-DAS-CFS-60-250-1
全集成模块
1≤60km
80M
<3kHz
距离长[查看详情]
GY-DAS-CFS-60-250-2
全集成模块
2≤60km
80M
<3kHz
距离长[查看详情]

采集卡选型表

产品型号采样率通道数接口类型核心功能特性典型应用选型指引
GY-DAQ-2480250M2通道PCIe x8DAS高速采集
性价比之选
分布式声学传感 (DAS)
[查看详情]
GY-DAQ-2480-E250M2通道千兆以太网
(RJ45)		DAS高速采集
性价比之选
分布式声学传感 (DAS)，测风雷达[查看详情]
GY-DAQ-2480-OE
250M2通道万兆光口
(Spf+ 10G)		光口传输，边缘部署分布式声学传感 (DAS)[查看详情]
GY-DAQ-2510D1G2通道PCIe x8硬件IQ解调
高分辨率		高精度DAS系统[查看详情]
GY-DAQA-25101G2通道PCIe x8集成AWG扫频源
一体化方案		啁啾DAS系统，雷达，OCT，高精度扫频光纤传感系统[查看详情]
DTS-ETH-250M-2
250M2通道千兆以太网
(RJ45)
DTS测温专用优化
低噪声设计
分布式温度传感 (DTS)，气象雷达
[查看详情]
DVS-ETH-100M-2
100M2通道千兆以太网
(RJ45)
DVS采集卡集成平均及差分算法分布式光纤振动传感 (DVS)
[查看详情]
