190-1100nm可调增益光电探测

👁️ 21 浏览

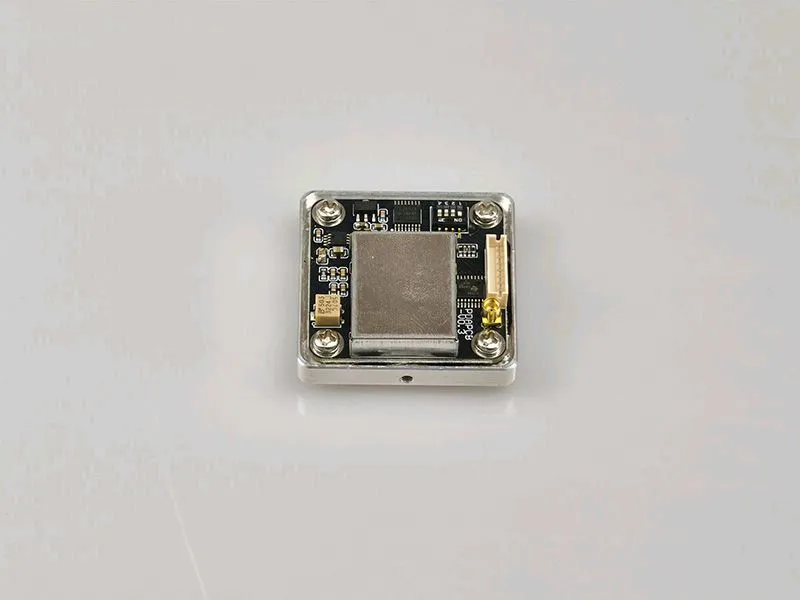

PDAPCB10是一款低噪声、带集成放大器的可调增益硅光电探测器，适用于自由空间光学系统。该装置包括光电二极管、跨阻放大器、驱动级放大器、射频连接器等。电路板具有4个3.2mm通孔，间距为30mm，可以兼容笼式系统或安装在自定义的外壳和设备中

产品参数

产品详情

概述

PDAPCB10是一款低噪声、带集成放大器的可调增益硅光电探测器，适用于自由空间光学系统。该装置包括光电二极管、跨阻放大器、驱动级放大器、射频连接器等。电路板具有4个3.2mm通孔，间距为30mm，可以兼容笼式系统或安装在自定义的外壳和设备中。

2. 特点

低噪声，可调增益
小体积，OEM应用
通过电路板排针引脚和MMCX母接头输出

3. 应用

光学仪器仪表
科研实验

4. 规格

	典型值
材料	Si
波长范围	190-1100nm
光敏区域尺寸	2.4x2.4mm
响应度	0.5A/W @940nm
最大输出幅度a	10V
工作电压	±12V
工作电流	100mA
输出阻抗	50Ω
输出耦合方式	DC
输出接头	MMXC母头
工作温度	-20~65℃
存储温度	-40~85℃

	0db档位		10db档位
增益a	0.9x103V/W	增益a	2.90x103V/W
带宽b	DC-11MHz	带宽b	DC-1.3MHz
噪声电压b	2mV	噪声电压b	2mV
噪声等效功率	70.1pW/√Hz	噪声等效功率	28.1pW/√Hz
输出偏置电压a	5mV	输出偏置电压a	5mV
上升时间	32ns	上升时间	270ns

	20db档位		30db档位
增益a	0.9x104V/W	增益a	2.9x104V/W
带宽b	DC-1.4MHz	带宽b	DC-430kHz
噪声电压b	2mv	噪声电压b	2mv
噪声等效功率	9.1pW/√Hz	噪声等效功率	6.3pW/√Hz
输出偏置电压a	5mV	输出偏置电压a	5mV
上升时间	250ns	上升时间	800ns

	40db档位		50db档位
增益a	0.9x105V/W	增益a	2.9x105V/W
带宽b	DC-110kHz	带宽b	DC-40kHz
噪声电压b	2mV	噪声电压b	3mV
噪声等效功率	4.1pW/√Hz	噪声等效功率	2.8pW/√Hz
输出偏置电压a	5mV	输出偏置电压a	5mV
上升时间	3.2us	上升时间	8.7us

	60db档位		70db档位
增益a	0.9x106V/W	增益a	2.9x106V/W
带宽b	DC-11kHz	带宽b	DC-4kHz
噪声电压b	4mV	噪声电压b	5mV
噪声等效功率	2.2pW/√Hz	噪声等效功率	1.9pW/√Hz
输出偏置电压a	5mV	输出偏置电压a	5mV
上升时间	32us	上升时间	87us

备注：

a 对于高阻负载

b 对于50Ω负载

5. 设置

1.板载接头(P1)的引脚排列表如下所示：

P1 引脚定义

1	+V	2	GND
3	-V	4	A0
5	A1	6	A2
7	GND	8	OUTPUT
注意：±V是指电源正/负电压。A0-A2 是指用于增益调整的三个数字引脚。A0-A2一般通过外部电平控制，高电平为1接到3.3V，低电平为0接到GND。

2.增益可以通过实物图所示的 P1 接头或使用DIP 开关SW1进行调整。每个开关在左边位置时为“Off”/0，在右边位置时为“On”/1。当DIP开关引脚EN置为1时，增益调节通过DIP开关其余三个引脚A0、A1、A2调节。当DIP开关引脚EN置为0时，增益调节通过板载接头(P1)三个引脚A0、A1、A2调节。

增益调节表
