分布式光纤振动监测系统(DVS DAS)搭建方案

摘要

分布式光纤振动传感系统（ Distributed Optical Fiber Vibration Sensing System, DVS）是以光纤作为传感器进行振动感知的光学仪器，该系统利用单根光纤同时实现振动的监测和信号的传输; 分布式光纤传感技术是一种新兴的传感技术，将探测光缆沿管道同沟或者并行敷设，可实时获得管道沿线任一点的温度、应变、振动（声音）信息，实现管道沿线泄漏、打孔盗油、地质灾害等异常状况实时监测，具有测量距离远、连续分布式测量、可精确定位、安装简单、安全可靠、扩展性强等优点

方案1、低成本快速搭建分布式光纤振动监测系统

适用用户：关注业务领域知识，做信号数据识别分析，算法，不想花太多精力在硬件研发上，想低成本实现分布式光纤振动系统的企业，高校科研实验室，团队具有软件编程能力。

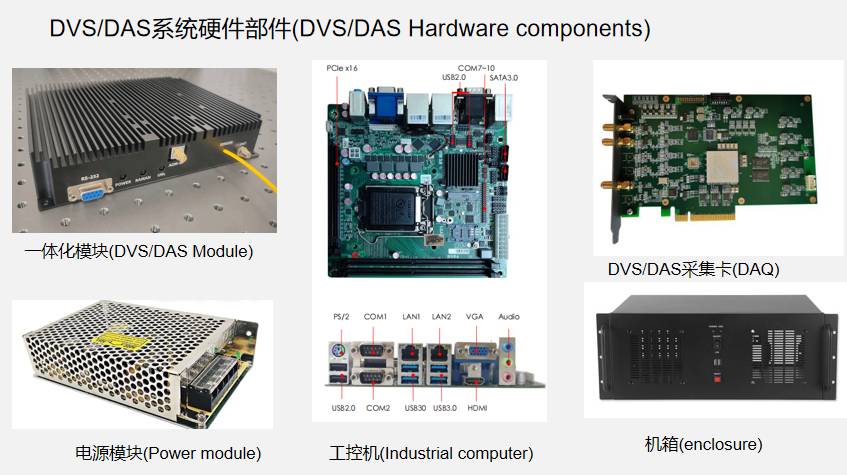

分布式光纤振动系统硬件组成图

搭建步骤：

1. 买分布式光纤振动DVS/DAS一体化模块
2. 买分布式传感系统适配的高速采集卡
3. 买工控机及电源（可以用自己的电脑代替）
4. 接上传感光缆，根据自己的业务领域写软件上位机做数据处理

方案2、自研分布式光纤振动系统

适用用户：擅长硬件，光器件，FPGA等，熟悉光纤传感原理，熟悉DVS/DAS光路，想自主实现分布式光纤振动系统的高校实验室，研究生及企业研发部。

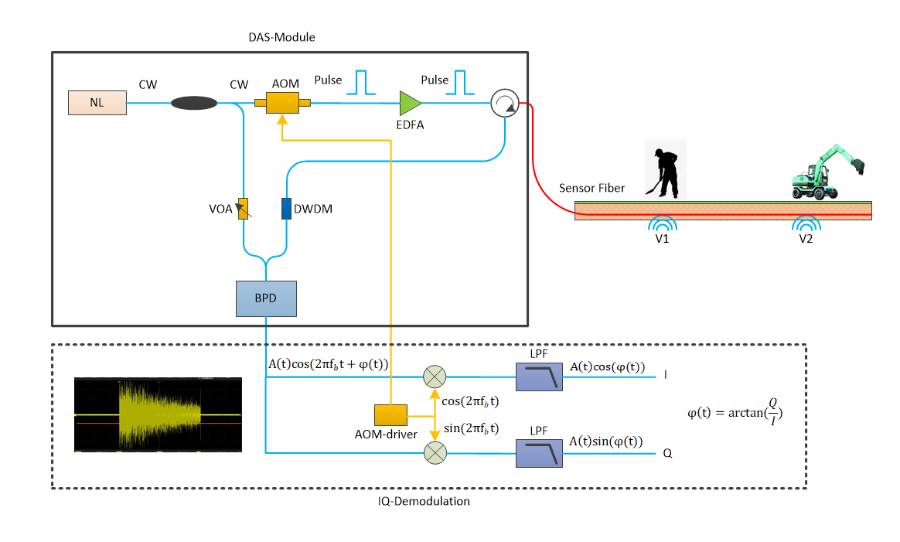

分布式光纤振动系统光器件及原理

搭建步骤：

1. 窄线宽激光器，EDFA，AOM，拉曼，光电探测器等光器件的选型并购买
2. 熔接光纤，并调试，解决调试过程中遇到的各种怪异现象
3. 翻文献，再改，再调，再翻文献，google....
4. 买/做采集卡
5. 做信号解调处理，做软件
